CXG1语音芯片型号选择与开发制作

★可编程一次性烧录(OTP)语音芯片; ★语音长度可达80秒(6KHz采样率); ★PWM和DAC两种音频输出方式; ★内部集成时钟振荡器; ★具有按键控制模式、一线串口控制模式; ★7种按键触发方式;

分享到:

产品描述

资料下载在线浏览:  cxg1语音芯片资料v1.04.pdf


一、功能简述

1.可编程一次性烧录(OTP)语音芯片

2.语音长度有10、20、40、80(6KHz采样率);

3.PWMDAC两种音频输出方式

4.内部集成时钟振荡器

5.最大可存放700个语音文件

6.一线串口最多可加载63段地址的语音

7.具有按键控制模式一线串口控制模式

8.触发防抖时间:50us(串口10ms(按键);

9.7种按键触发方式

10.支持播放不同采样率的语音文件

11.支持BUSY状态输出功能;

12.工作电压:DC2.4~3.6,最佳3.3V。



用范围

1.家电冰箱电磁炉电饭煲微波炉);

2.汽车防盗报警器倒车雷达、GPS 导航仪电子狗中控锁);

3.娱乐设备游戏机游乐机);

4.学习模型早教机儿童有声读物);

5.智能交通设备汽车站收费站停车场);

6.通信设备电话交换机电话机);

7.工业控制领域电梯工业设备);

8.安防提示报警

电气参数




参数


标记

环境条件

最小值

典型值

最大值

单位













工作电压


VDD

2.4

3

3.6

V



待机电流


ISB

VDD=3V没负载

1

1.5

3

uA



工作电流


IOP

VDD=3V没负载


600


uA



输出驱动电流


IOD

VDD=3VVOUT=0.6V


10


mA



输出灌电流


IOS

VDD=3VVOUT=2.4V


30


mA



PWM 驱动电流


IOD

VDD=3VVOUT=1.5V


200


mA



PWM 灌电流


IOS

VDD=3VVOUT=1.5V


200


mA

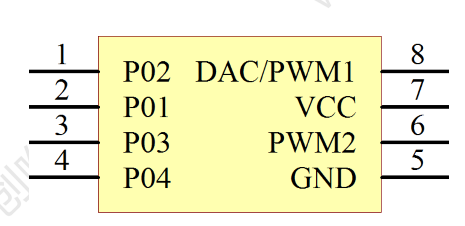

管脚图

4.1、CXG1系列-8S/8P


封装引脚

引脚标号

简述

功能描述





1

P02/RST

KEY2/RST

按键 2/复位引脚

2

P01

KEY1/DATA

按键 1/一线串口 DATA

3

P03

KEY3/BUSY

按键 3/BUSY(默认)

4

P04

KEY4

按键 4/BUSY(可选

5

GND

GND

地线

6

PWM-

PWM-

PWM-音频输出

7

VDD

VDD

电源输入端供电电压 2.43.6V需要接 104 电容到地线

8

PWM+/DAC

PWM+/DAC

PWM+音频输出/DAC 音频输出
